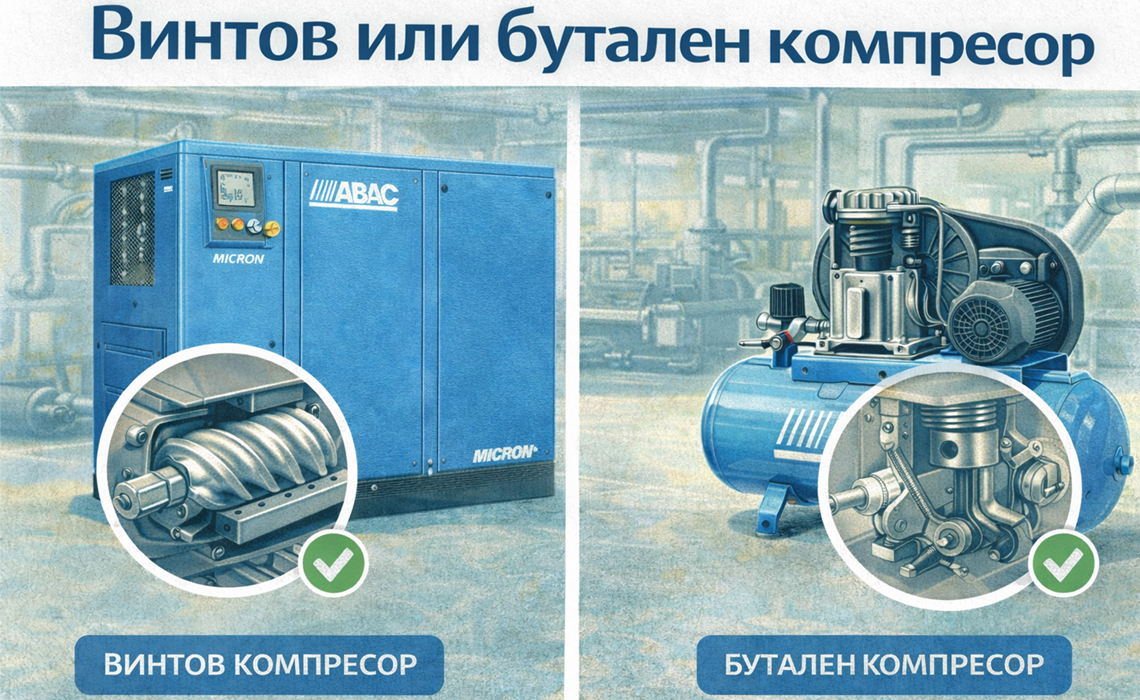

Винтов или бутален компресор
Винтов компресор и бутален компресор: пълно аналитично сравнение за избор на качествен компресор за въздух
Изпълнително резюме
Изборът между винтов компресор и бутален компресор (за компресор за въздух и цялостни компресори за въздух системи) е едновременно техническо и икономическо решение: двата типа работят на различен принцип, имат различни режими на натоварване, различен профил на поддръжка и различна обща стойност на притежание (TCO) във времето.
На практика, буталният компресор е силен и прагматичен избор за интермитентни натоварвания (кратки цикли, периодични задачи, по-малки работилници, мобилни приложения), особено когато бюджетът за първоначална инвестиция е водещ фактор.
Винтовият компресор е типичното решение за продължителна/непрекъсната работа: осигурява по-равномерен дебит, по-ниски вибрации и обичайно по-нисък шум при еквивалентна производителност; при променливо потребление вариантите с честотно управление (VSD) могат да намалят разхода на електроенергия спрямо фиксирани режими, когато системата не работи постоянно на пълен дебит.
Икономическият „капана“ при компресорните решения е, че енергията често доминира разходите за жизнения цикъл: в академични анализи е посочено, че енергийните разходи по време на експлоатация могат да надхвърлят 75% от общите разходи на компресора в жизнения му цикъл. Затова оптимизацията (правилно оразмеряване, контрол, ограничаване на течове, подходящо работно налягане) често е по-важна от „цената на етикета“.
За читателя, който търси качествен компресор в България, полезна рамка е: започнете от реалното потребление (дебит, налягане, едновременност), дефинирайте изискванията за чистота на въздуха (напр. за храни/фарма), и едва след това изберете технология. Пазарно-ориентиран начин да „приземите“ изчисленията е да сравнявате реални конфигурации и каталожни варианти: например в каталога на Дикар Консулт могат да се разгледат както бутални, така и винтови модели с публикувани параметри и ценови диапазони в отделни категории.
Как работят и какво означава това за резултата
Технически принцип на работа
Бутален компресор: компресията се реализира чрез възвратно-постъпателно движение на бутало в цилиндър и клапани за всмукване/нагнетяване; процесът е цикличен, което по принцип води до пулсации и по-изразени механични натоварвания (особено при по-високи обороти и по-малки ресивери).
Винтов компресор: два зацепващи се ротора „затварят“ въздуха в кухини и го компресират постепенно при въртене; процесът е непрекъснат, което позволява по-равномерен дебит (без характерните пулсации на буталните) и стабилно налягане за непрекъснати потребители.
Практическото следствие е, че при еднаква задача (напр. непрекъснато захранване на производствена линия) винтовият тип обичайно се „чувства“ по-стабилен като поток и регулация, докато буталният е естествено удобен за „включи–изпълни–изключи“ режим.
Конструкция и ключови възли
И при двата типа компресори ще срещнете общи системни компоненти: двигател/задвижване, компресорен елемент (помпа/винтов елемент), охлаждане, управление (пресостат/контролер), ресивер (бутилка), предпазни елементи, филтрация и (при нужда) сушене.
Разликата идва от компресорния елемент и начина на охлаждане/смазване:
При буталните компресори има повече възвратно-постъпателни механизми и клапанни пакети; при маслените варианти се изисква контрол/смяна на масло.
При винтовите компресори, особено „маслено-инжектирани“, маслото играе роли на смазка, уплътнение и охлаждане; системата включва масло-въздушен сепаратор и филтрация, а при безмаслените винтови модели конструкцията и покритията са различни поради липсата на масло в компресионната камера.
Видове и конфигурации, които реално се купуват
На практика най-често се избира между следните конфигурации:
Бутални: маслени и безмаслени; едностъпални и двустъпални (двустъпалните са типични при по-високо налягане/по-тежки режими); мобилни/стационарни; монофазни/трифазни.
Винтови: маслени и безмаслени; фиксирана скорост или с VSD; с ресивер и/или вграден сушилник за компактни станции; модулни решения за по-големи инсталации.
В категориите на Дикар Консулт това се вижда и „по търговски“: винтовата категория описва маслени/безмаслени и VSD варианти, а буталната категория обхваща широка гама мощности/ресивери и марки, включително Einhell, Metabo и BISONTE HOME, наред с други.
Производителност и енергийна ефективност
Мощност и капацитет
Най-важните параметри за сравнение (независимо дали търсите бутален компресор или винтов компресор) са:
Налягане (bar): определя дали компресорът може да захрани конкретния инструмент/процес. В практични насоки за избор често се посочва, че много пневматични инструменти работят в типичен диапазон около 6–8 bar, но това трябва да се проверява за конкретния консуматор.
Дебит/производителност: тук има честа грешка — „дебит на входа“ не е същото като реален полезен дебит при работно налягане. В търговски листинги често се дава „входен дебит“, но за инженерно сравнение е по-надеждно да се търси параметър като FAD (free air delivery).
Работен цикъл (duty cycle) и режим: колко дълго може да работи компресорът без почивка/прегряване — ключово за непрекъснати производства.
В примерните ценови/моделни диапазони, публикувани в категорията за винтови компресори на Дикар Консулт, се посочват мощности от порядъка на няколко kW за малки производства до много по-големи системи за индустрия, с дебити (в рамките на конкретните модели в категорията) от десетки до над ~100 m³/h. За буталните компресори в каталога се виждат множество модели с „дебит на входа“ (l/min) и различни обеми на бутилката, които покриват широк спектър — от компактни „за хоби“ до по-големи работилнични конфигурации.
Как да четете FAD и защо стандартите имат значение
FAD (Free Air Delivery) е реалистична основа за сравнение на компресори, защото нормализира дебита към входни (атмосферни) условия и се използва в стандартизирани тестове за обемни компресори.
Тук стандартите и прозрачните данни са особено важни:
ISO 1217:2009 дефинира методи за приемателни изпитвания на дебит и мощност за обемни компресори.
Compressed Air & Gas Institute (CAGI) популяризира стандартизирани „datasheets“, които помагат на потребителите да сравняват производителност на оборудване на „ябълки с ябълки“ принцип.
Практическият извод: когато търсите качествен компресор за въздух, маркираните параметри трябва да са съпоставими по методика (условия, налягане, влажност, височина над морското равнище).
Енергийна ефективност и контрол
Най-работещият KPI за ефективност на компресора е специфична мощност / specific power: входна мощност (kW), разделена на полезния дебит (напр. m³/min FAD). Колкото по-ниска е специфичната мощност, толкова по-ефективно се произвежда сгъстен въздух при дадени условия.
При винтовите компресори с VSD (Variable Speed Drive) контролът на оборотите позволява по-добра работа при променлив товар; производителят описва средни енергийни спестявания около 35% при типични сценарии спрямо фиксирани режими (като концепция и продуктова линия). В описанието на винтовата категория на Дикар Консулт също се посочва, че VSD решенията могат да намаляват енергийните разходи при променливо потребление.
Значима част от „енергийната ефективност“ обаче е системна, не само компресорна:
Течове: информационни материали на Министерство на енергетиката на САЩ посочват, че течовете често губят около 20–30% от изхода на компресора.
Излишно високо налягане: за всяко увеличаване на налягането на изхода, консумацията расте; практическо правило в индустриалните анализи е, че малки повишения на налягането водят до измеримо увеличение на мощността при същия дебит, особено когато трябва да се компенсират падове по филтри/сушилници/тръби.
Поддръжка, експлоатационни разходи и обща стойност
Поддръжка и консумативи
Бутални компресори: типично изискват периодични проверки и сервизни дейности като масло (при маслени), филтри, ремъци (ако са ремъчни), клапани и уплътнения; честотата зависи силно от режим, температура, прах и препоръките на производителя.
Винтови компресори: при маслено-инжектираните ключови консумативи са масло, маслен филтър, въздушен филтър и масло-въздушен сепаратор; интервалите варират по модел и условия (и често са в хиляди работни часове при индустриални станции).
Важно е да се подчертае: публикуваните в търговски описания интервали са ориентир и не заменят официалните инструкции за конкретния модел. В описанието на винтовата категория на Дикар Консулт са изредени примерни часове за смени/проверки и класове защита, но те следва да се валидират с техническата документация на производителя за избраната машина.
Първоначална цена срещу TCO
Разликата в „етикетната“ цена между бутален и винтов компресор често е видима още при първия преглед на каталог:
В уеб категорията „Винтови компресори“ на Дикар Консулт се виждат винтови модели в диапазони от няколко хиляди евро нагоре (в зависимост от конфигурация и производителност).
В категорията за бутални компресори се срещат модели от значително по-нисък ценови клас до по-висок клас за работилници/професионални приложения.
Това е и причината буталният компресор да е масов избор за малки гаражи и хоби приложения, а винтовият — за индустриална непрекъсната работа.
Но TCO често обръща изводите: научни публикации за ефективност на системите за сгъстен въздух посочват, че енергията може да формира над 75% от общите разходи за жизнения цикъл на компресора. Това означава, че за натоварени системи малко по-ефективна машина (или оптимизиран контрол като VSD) може да се изплати, докато при редки включвания разликата в инвестицията може да не се върне никога.
Примерна разбивка на „скритите“ разходи
Следващата диаграма е илюстративен пример, базиран на публичен примерен разчет за компресорна инсталация (електричество, течове, поддръжка и други компоненти). Това не е универсален закон, но е полезна интуиция защо оптимизациите (особено намаляване на течове) са високо възвръщаеми.
В реални заводи процентите варират и могат да се влошат драматично при лоша поддръжка, но самият факт, че течовете често са в двуцифрен процент, е потвърждаван и в енергийни материали на Министерството на енергетиката на САЩ.
Шум, надеждност и типични повреди
Шум и работна среда
Шумът влияе пряко на комфорт и безопасност. В описанието на категорията „Винтови компресори“ на Дикар Консулт се посочва диапазон около 60–75 dB за винтови модели (в зависимост от мощността и шумоизолацията).
При буталните компресори, конкретни продукти могат да бъдат около и над 80–90 dB; например на продуктова страница за бутален модел е посочена „звукова мощност“ 85 dB за конкретна компактна машина.
От гледна точка на трудова безопасност, праговете за действия (мониторинг, програми за слухова защита) често се разглеждат около 85 dB(A) за 8-часова експозиция в различни регулаторни рамки; например Европейската агенция за безопасност и здраве при работа (EU-OSHA) обобщава, че в ЕС има „действени стойности“ при 80 и 85 dB и лимитни стойности за експозиция. (Тези изисквания са за експозиция на работници и се прилагат на ниво работно място, не като „сертификат“ на компресора.)
Практически: ако компресорът е близо до работни места (автосервиз, бояджийска камера, монтажна линия), по-тихото решение и/или отделно помещение с вентилация може да е по-важно от разлика в цената.
Надеждност, живот и работен цикъл
Най-голямата функционална разлика е режимът:
Винтовите компресори са проектирани за продължителен режим и в описанието на винтовата категория на Дикар Консулт изрично се говори за икономическа обоснованост при работа над 8 часа дневно и 100% работен цикъл в този контекст.
Буталните компресори в много стандартни конфигурации са ориентирани към интермитентност; понятието „duty cycle“ често е между 50% и 100% според клас/модел, а производителят ABAC обяснява, че 100% означава непрекъсната работа без нужда от охлаждащи паузи, докато по-ниските проценти означават задължителни периоди за охлаждане.
За „живот“ (в работни часове) е важно да се избягват фиксирани обещания. Все пак, в индустриални сервизни и производствени материали се среща типичен диапазон от десетки хиляди часове до основен ремонт за винтови елементи при добра поддръжка. Точно затова TCO анализите трябва да включват и риск от престой, а не само енергия и сервиз.
Често срещани проблеми и решения
По-долу са обобщени чести проблеми (за двата типа), базирани на типични „troubleshooting“ насоки и практики за системи със сгъстен въздух:
Компресорът работи „почти непрекъснато“ и не достига налягане: често това е симптом на течове, подценен дебит спрямо реалния разход, или запушен входен филтър. Първа стъпка е проверка за течове (връзки/маркучи), защото те могат да „изядат“ съществена част от произведения въздух.
Прегряване: при бутални компресори често се дължи на нарушен duty cycle, недостатъчна вентилация или неподходящ режим; при винтови — запрашени охлаждащи повърхности/радиатори или неподходящ интервал на обслужване при тежка среда.
Повишен шум/вибрации: при бутални компресори може да е ремък/шайби, нестабилна основа, удар на бутало/клапанна плоча; ABAC публикува примерни диагностични таблици (причина → действие), които насочват към проверка на стабилност, болтове, ремък и др.
Влага и конденз в мрежата: това е системен проблем — изисква дрениране на ресивера, сепаратор/сушилник и правилно разпределение. Неконтролираният конденз ускорява корозия, влошава инструментите и качеството при боядисване.
Критерии за избор, безопасност и екологични аспекти
Бързо сравнение в таблица
Таблицата по-долу обобщава най-често срещаните „търговско-инженерни“ различия, извлечени от принципите на работа, режимите на използване и публикувани диапазони за шум/ефективност в източници за компресорни системи.
Практически критерии за избор
Един работещ подход — вместо да „гадете“ — е да следвате последователност:
Опишете потреблението: кои консуматори работят едновременно и колко въздух искат; добавете резерв (обикновено 20–30% е практична инженерна предпазливост при неизвестности).
Определете налягането на процеса: съобразете инструмента (много инструменти са около 6–8 bar, но има изключения).
Определете качеството на въздуха: ако имате критичен процес (храни/фарма/медицинско приложение), прилагайте стандарти за чистота и третиране.
Изберете технология по режим: ако сте над 8 часа/ден и имате постоянна нужда — винтов компресор е по-логичен; ако сте в кратки/редки задачи — бутален компресор.
Сметнете TCO: включете електроенергия, течове, сервиз, престой и евентуални мерки като VSD и ремонт на течове.
Безопасност и инсталация
Сгъстеният въздух не е „само инструмент“ — това е система под налягане. В Европейският съюз нормативната рамка за стационарно оборудване под налягане е свързана с Pressure Equipment Directive 2014/68/EU, която се прилага за стационарно оборудване с максимално допустимо налягане над 0,5 bar и цели високо ниво на безопасност.
Минимални практики за безопасна инсталация (в допълнение към документацията на производителя) включват:
Правилно оразмерено и сертифицирано съоръжение (ресивер/бутилка), оборудвано със защитни елементи (предпазен клапан, манометър, дренаж и др.).
Редовно дрениране на конденз и контрол на корозията в ресивера и мрежата.
Добра вентилация и отвеждане на топлина — компресорът по дефиниция произвежда значителна отпадна топлина.
Екологични аспекти
Екологичният отпечатък на компресорните системи идва основно от:
Електропотребление → емисии (зависи от енергийния микс). Това е причината енергийната оптимизация, контролът и ремонтът на течове да се разглеждат като „зелени“ мерки.
Конденз (вода + масло при смазвани системи): кондензът може да съдържа маслени аерозоли/остатъци и изисква съобразено третиране и изхвърляне; производители публикуват насоки за управление на конденз и препоръчват решения като масло-водни сепаратори.
Възстановяване на отпадна топлина: системи за оползотворяване могат да „върнат“ голяма част от електрическата енергия като полезна топлина за отопление/топла вода; в продуктови описания на производители се посочва възможност за възстановяване до ~94% от входната електрическа мощност като топлина (при подходящи условия и системен дизайн).
Ключово уточнение за „безмасленост“: стандартизациите по чистота на въздуха (напр. ISO 8573-1) работят с класове по замърсители (вода, масло, частици). Производителски и независими материали подчертават, че „Class 0“ не бива да се интерпретира като „абсолютна нула замърсяване“ и че качеството зависи от целия тракт (филтри, сушилници, мрежа).
Как Дикар Консулт подпомага избора на качествен компресор
Каталогът на Дикар Консулт е полезен като „пазарен компас“, защото позволява да сравнявате реални конфигурации на едно място: отделни категории за винтови компресори и бутални компресори, продуктови страници с параметри (напр. напрежение/захранване, налягане, дебит, обем на ресивер) и ценови индикации.
Практичен начин да използвате това в своя полза:
Ако търсите бутален компресор за работилница/гараж, може да започнете от минималните изисквания (бар и дебит) и да сравните модели по обем на бутилката и шум (когато е публикуван), както и по наличие на масло/безмаслен режим според приложението.
Ако търсите винтов компресор за производствена среда, логично е да групирате по дебит и режим (фиксиран/VSD), да оцените изискванията за чистота (маслен/безмаслен), и да прецените дали компактна станция с ресивер/сушене е по-подходяща от модулна инсталация.
В предоставените PDF извадки (експорт на страниците с категории) има списъци с модели и част от описателните текстове за винтови и бутални компресори; те са полезни като моментна снимка на параметрите/цените към датата на извличане, но не съдържат пълни технически листове за всеки модел (например FAD по ISO 1217 за всички конфигурации, клас на въздуха по ISO 8573-1, точни графики за специфична мощност при частичен товар и др.).
Изводът за „качествен компресор“ в този контекст е прагматичен: качеството е съвкупност от правилно оразмеряване, подходящ режим (винтов/бутален), контрол на системата (течове, налягане, сушене/филтрация) и дисциплина на сервиза. Каталогът и представените параметри на Дикар Консулт могат да служат като отправна точка за сравнение и предварителен подбор на конкретни модели компресори за въздух според вашите реални нужди.
